ASUS 「ROG STRIX B650-A GAMING WIFI」をレビュー！コスパの高いROGシリーズのマザーボード
「ROG STRIX B650-A GAMING WIFI」は、ASUSのゲーミングブランドのROG（Republic of Gamers）に属するマザーボードです。
スタイリッシュなデザインと、高い拡張性、そして安定した性能を兼ね備えつつ、今現在、手頃な価格になっているので、コスパの高いマザーボードとなっています。
今回は「ROG STRIX B650-A GAMING WIFI」をレビューしていきます。
ROG STRIX B650-A GAMING WIFIの仕様
| 対応ソケット | AM5 |
|---|---|
| チップセット | AMD B650 |
| 対応フォームファクタ | ATX |
| メモリスロット | DDR5×4（デュアルチャネル/最大192GB） |
| 対応メモリクロック | DDR5 7600+(OC) |
| 拡張スロット | PCIe 4.0（x16）x 1 PCIe 4.0（x4/x16形状）x 1 PCIe 4.0（x1）x 2 |
| ストレージ | SATA 3.0 x 4 M.2 x 3（PCIe 5.0 x4、PCIe 4.0 x 4、PCIe 4.0 x4） |
| ネットワーク | 2.5GLAN Wi-Fi 6E/Bluetooth v5.2 |
| サウンド | ROG Supreme FX（Realtek ALC4080） |
| リアインターフェース | USB 3.2 Gen 2×2 port x 1 (USB Type-C x 1) USB 3.2 Gen 2 ports x 4 (Type-A x 3+ USB Type-C x 1) USB 2.0 ports x 4 (Type-A x 4 ) DisplayPort x 1 HDMI port x 1 Wi-Fi Module x 1 Intel 2.5Gb Ethernet port x 1 Audio jacks x 5 BIOS FlashBack button x 1 |
| 実売価格 | 25,000円前後 |
ポチップ
ROG STRIX B650-A GAMING WIFIのパッケージ内容について
パッケージ
ROG STRIX B650-A GAMING WIFIのパッケージです。

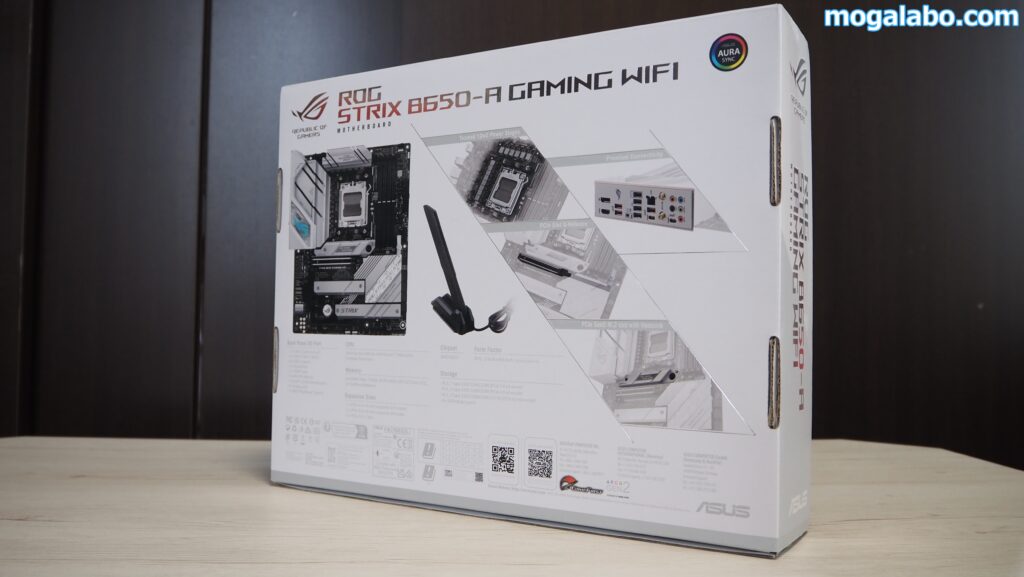

裏面には各種機能やインターフェースについての情報が記載されています。
付属品
付属品一覧です。ROGシリーズに属していることもあり、付属品は多めです。

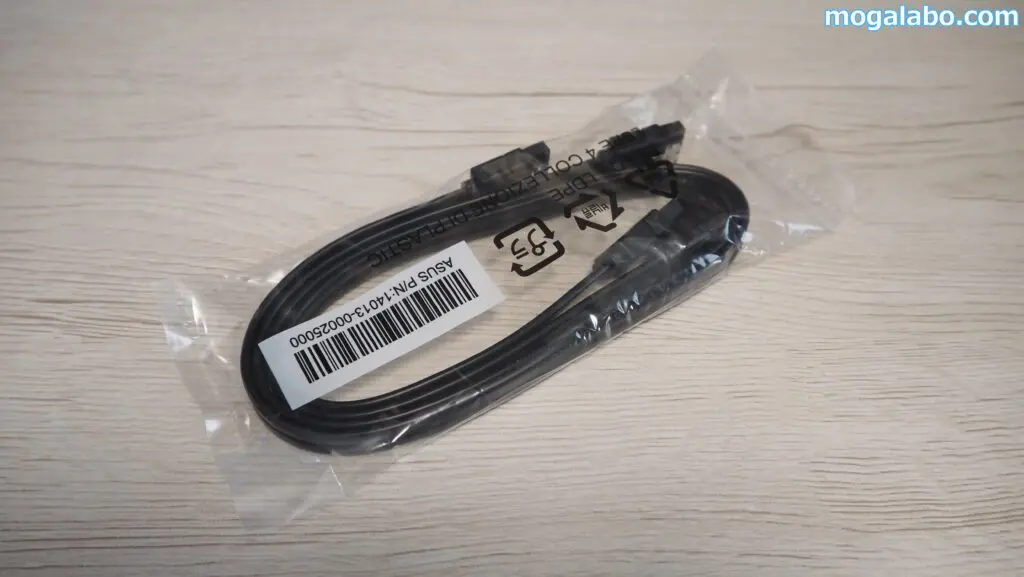

SATAケーブルは2本付属します。その内の1本は片側がL字タイプとなっています。
M.2 NVMe SSD関連のパーツです。
Wi-Fiアンテナです。

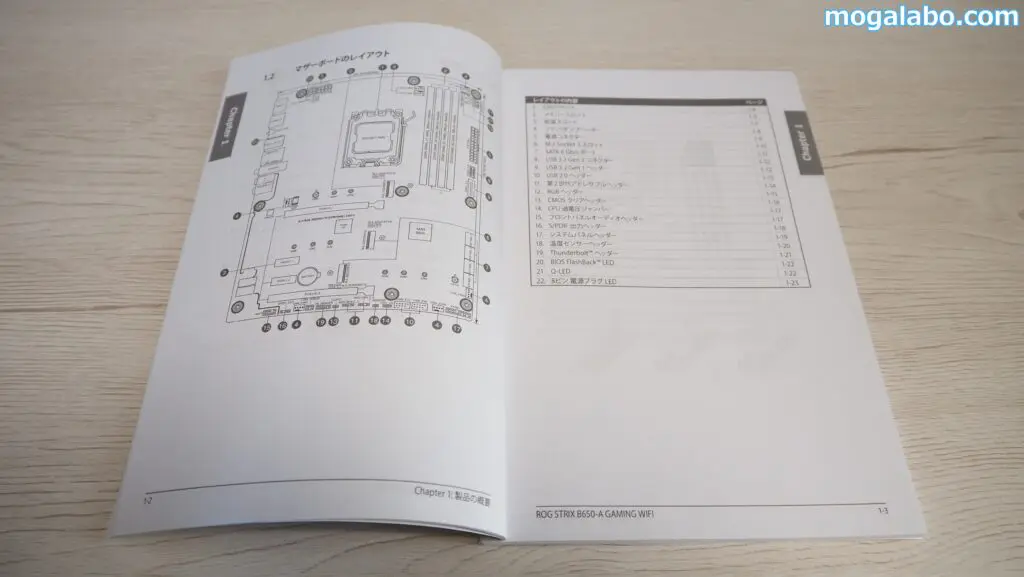

マニュアルは日本語に対応しています。
ROG STRIX B650-A GAMING WIFIの外観について
全体の外観
デザインはROGシリーズらしく、ゲーミングっぽさを感じさせます。基盤の色は黒で、その上に載っているヒートシンクはシルバーです。黒とシルバーの2色がデザインにアクセントを与えています。

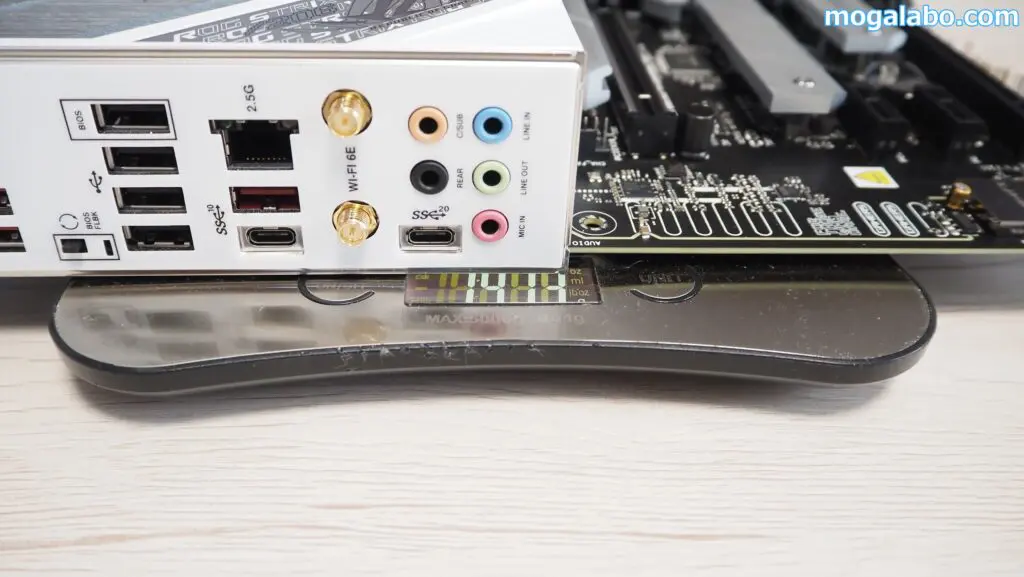

ボード全体の重量は実測で1413gでした。1kgを超えていることもあり、手で持ってみるとずっしりとした重みを感じます。
裏面も装飾が施されています。なお、基盤は6層PCBなので、多重構造となっています。
電源回路
VRMヒートシンクは巨大です。
VRMヒートシンクはよく見ると複雑なデザインをしています。

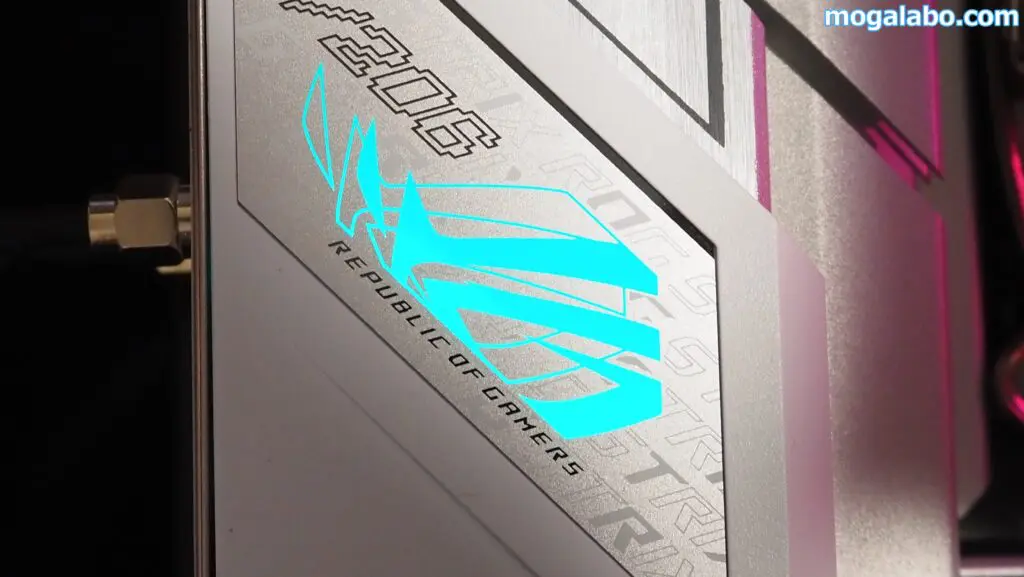

Auraライティングに対応しているため、ROGのロゴが光ります。
VRMシートシンクはコの字型をした大型タイプです。熱伝導率が高い、高導電性サーマルパッドが貼られており、VRMの温度を効率よく下げます。

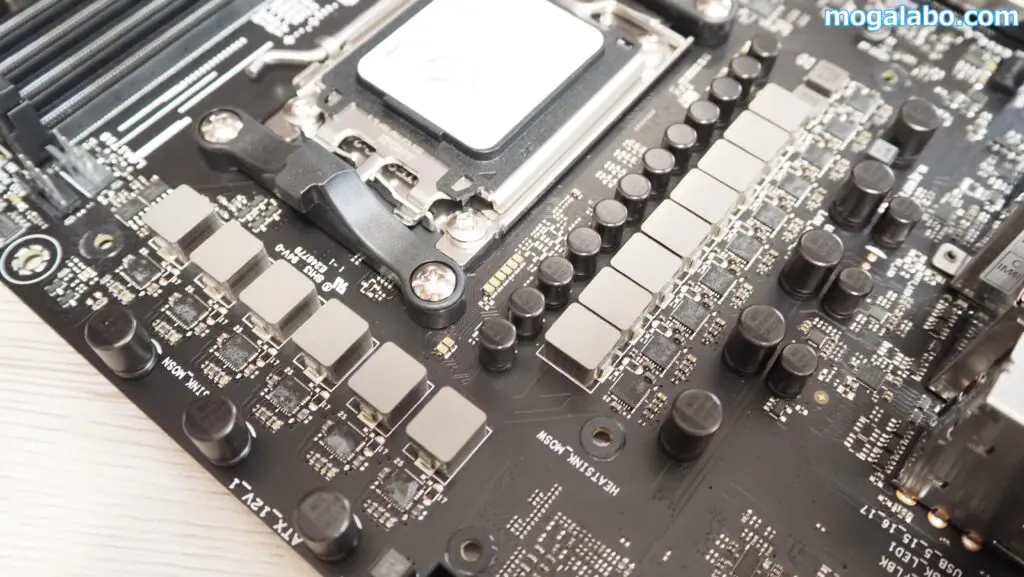

12+2+1基のパワーステージです。それぞれ「定格60A」なので過度なオーバークロックをしない限り、ハイエンドのCPUも楽々駆動できます。

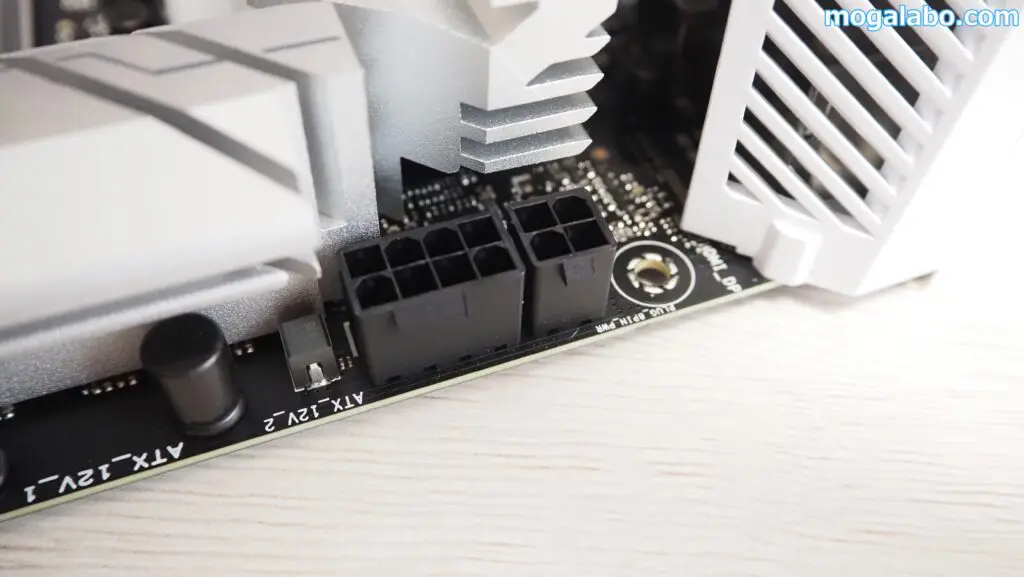

CPUの補助電源は8ピン＋４ピンです。
メモリスロット
メモリスロットは片側ラッチ式で、最大4スロット、DDR5に対応しています。メモリクロックはDDR5 7600+(OC)までオーバークロックが可能で、容量は最大192GBまで増設可能です。
メモリプロファイルはAMD Ryzenシリーズ向けのAMD EXPO、インテルCPU向けのXMPに対応しているので、面倒な設定をすることなく、メモリをオーバークロックできます。
また、ASUS独自の「ASUS Enhanced Memory Profile(AEMP) 」によって、プロファイルを持たないメモリもオーバークロックが可能です。
最大DDR5-12000MHzまでのプロファイルが用意されています。
M.2スロット

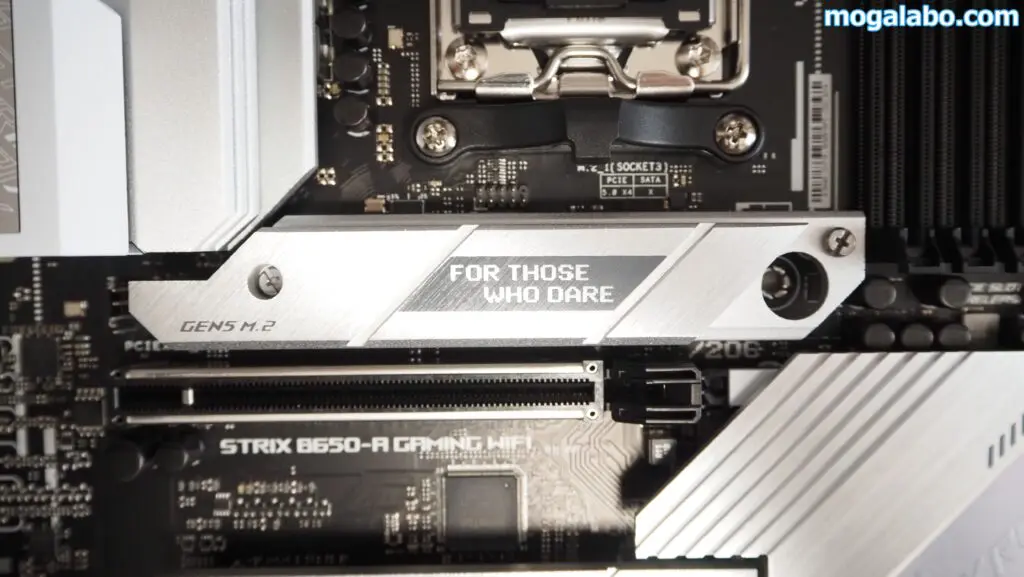

M.2スロットは合計3基ありますが、それらすべてにヒートシンクが装着されています。
M.2ヒートシンクは厚みも十分あり、M.2 NVMe SSDを効率よく冷却します。

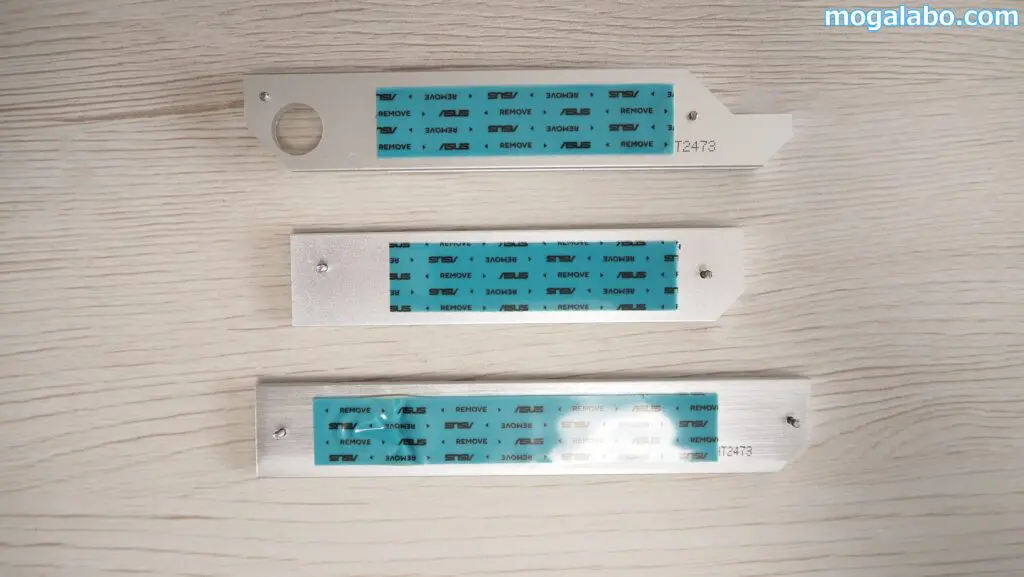

ヒートシンクの裏側にはあらかじめ、サーマルパッドが貼られています。

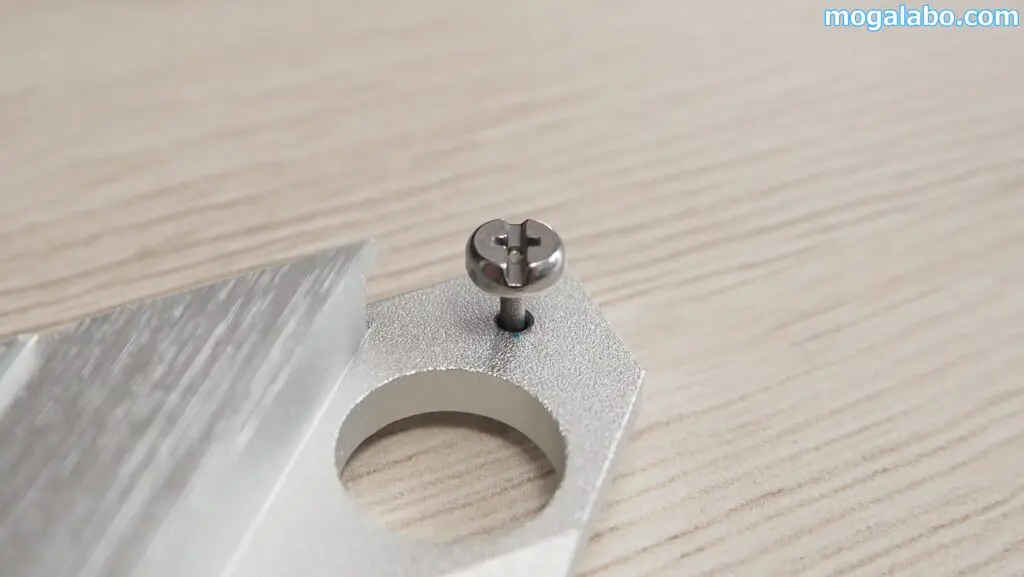

M.2ヒートシンクのネジは外れないようになっているので、紛失の心配はありません。

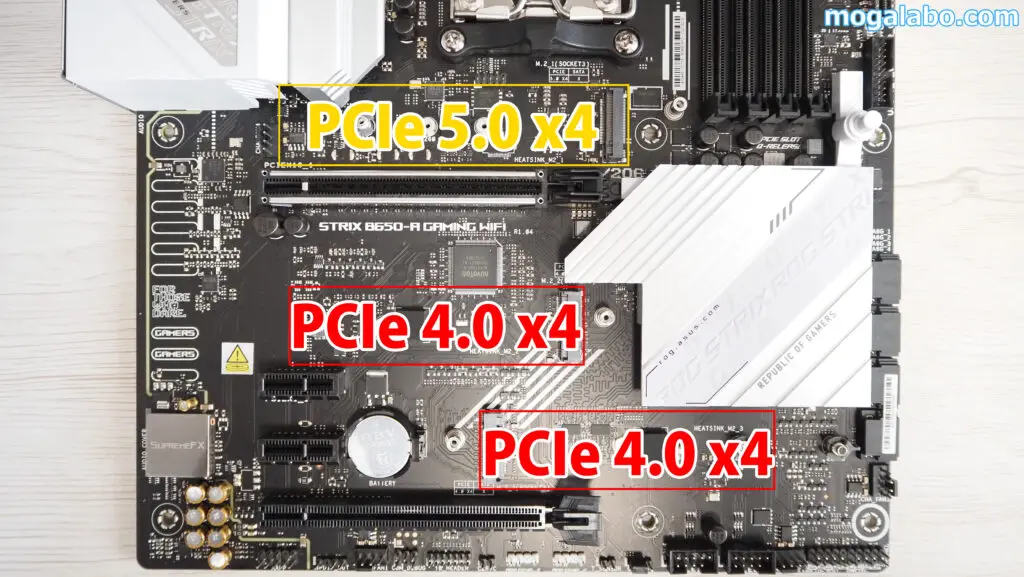

M.2スロットは合計3基あります。上段、中段はCPU直結、最下段がチップセット接続となります。なお、最上段のみ、PCIe 5.0 x4に対応します。

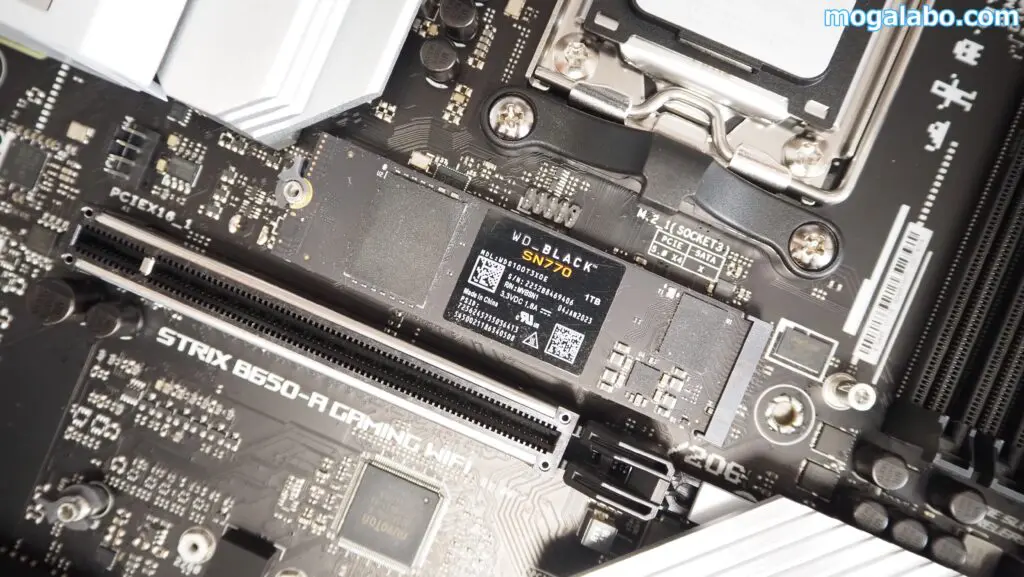

すべてのM.2スロットにはM.2 Q-Latchが導入されています。ツールレスで、M.2 NVMe SSDを装着できます。
SATAポートは合計4基あります。
チップセット
搭載しているチップセットはAMD 600シリーズの中位チップセット「B650」です。
X670のような上位チップセットと異なり、グラフィックスカード用のx16レーンがPCI Express 5.0に対応しないなど、制限はあります。
ただ、そもそもPCI Express 5.0に対応したビデオカードは普及していないので、普通に使う分には特に問題はありません。
NVMe M.2 SSD用のx4レーンはマザーボードによってさまざまありますが、ROG STRIX B650-A GAMING WIFIの場合、PCI Express 5.0に対応しています。
チップセットのヒートシンクのサイズ感はかなり大きめです。

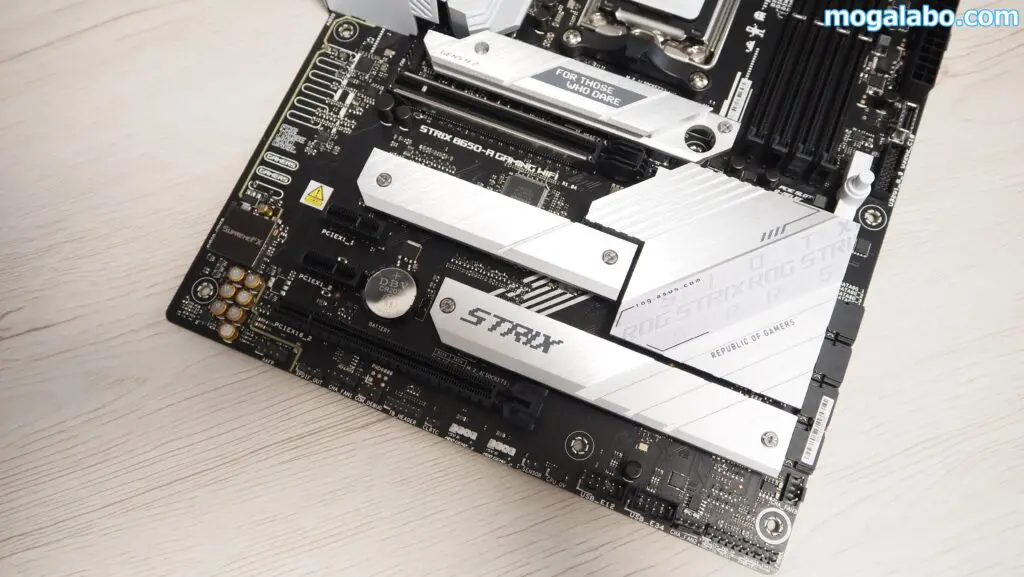

拡張スロット
拡張スロットはPCI Express 4.0（x16）×2、PCIe 4.0（x1）x 2の計4本で構成されています。

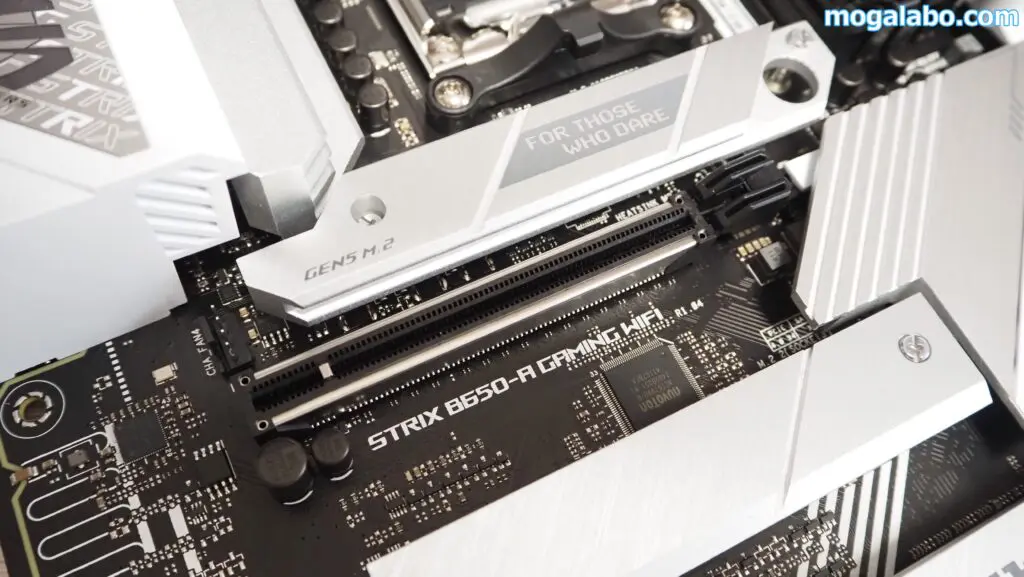

その内、グラフィックスカード向けのPCI Express 4.0（x16）スロットにはメタルシールドで強度を上げた、「SafeSlot」を採用しています。
「PCIe スロット Q-Release」を搭載しています。
ボタンを押すだけでグラフィックスカード向けのPCI Express 4.0（x16）スロットのセキュリティラッチが解除されます。これによってビデオカードを素早く、簡単に取り外すことが可能になります。

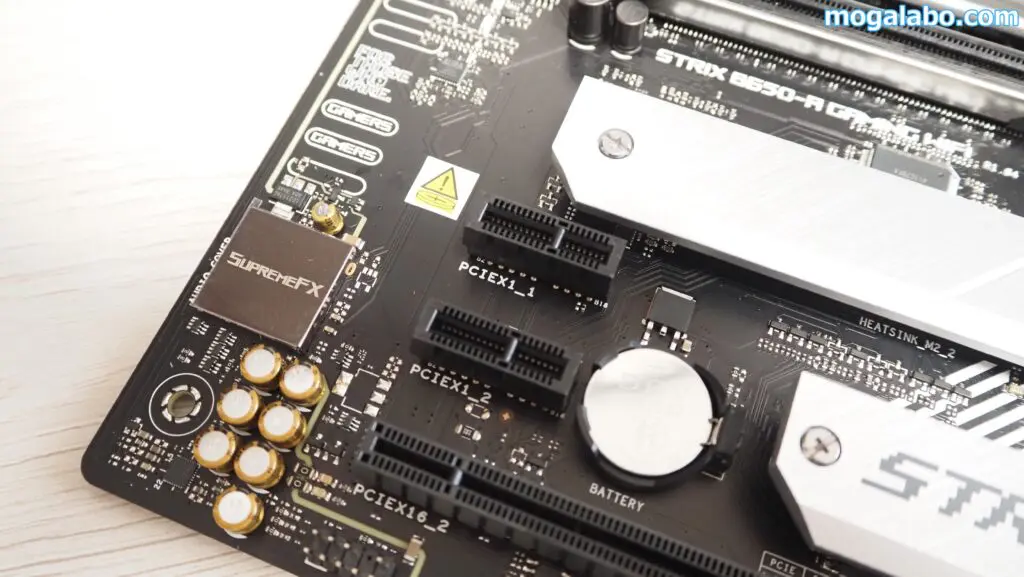

2段目と3段目のPCIe 4.0（x1）スロットです。
最下段のPCIe 4.0（x4/x16形状）スロットです。PCIe 4.0（x4/x16形状）スロットを使用した場合、最下段のM.2スロットは使用できません。
つまり、 PCIe 4.0（x4/x16形状）スロットと最下段のM.2スロットは同時に使用できない、排他仕様となっています。

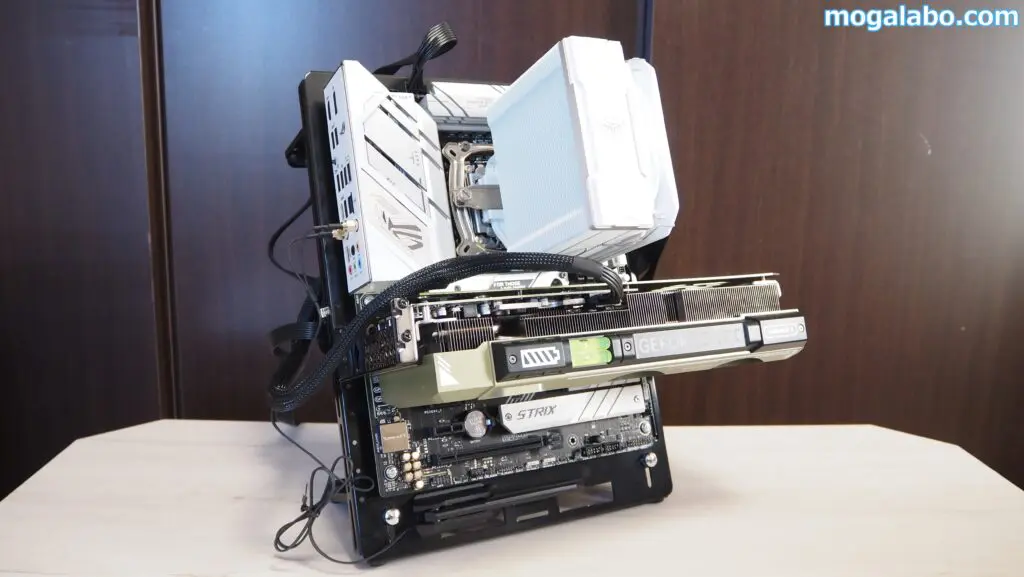

3スロットを占有するビデオカードを装着したとしても、最下段のPCI Express 4.0（x4/x16形状）スロットは塞がれません。キャプチャーカード等を搭載する際も安心です。
サウンドチップ
オーディオチップにはROG Supreme FXを採用しています。Realtek ALC4080コーデックが装備され、最大32ビット/384 kHzの高解像度再生が可能です。
Savitech SV3H712 AMPを通じて、スピーカーやヘッドホンで忠実なオーディオ再生を実現します。
デジタルノイズの混入を防ぐために、オーディオ回路は基盤から独立した設計となっています。

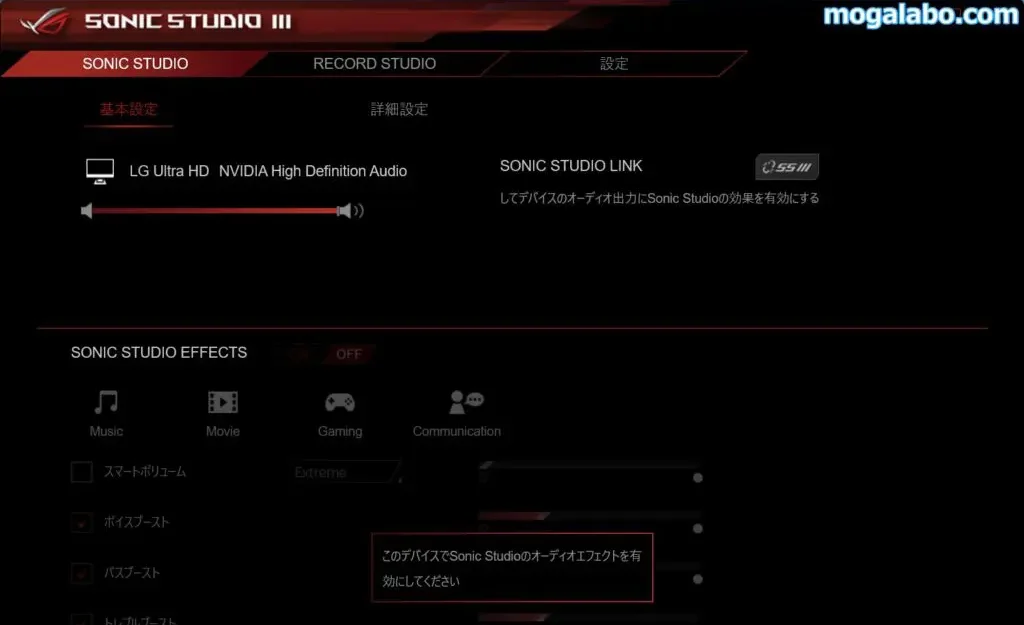

オーディオストリームをさまざまな出力にマッピングできる機能を持つ、オーディオ管理ソフトウェアのSonic Studio IIIから様々な設定が可能です。
主な機能に、アプリケーションごとのオーディオ設定、HRTF（頭部伝達関数）を用いたバーチャルサラウンドサウンドなどがあります。

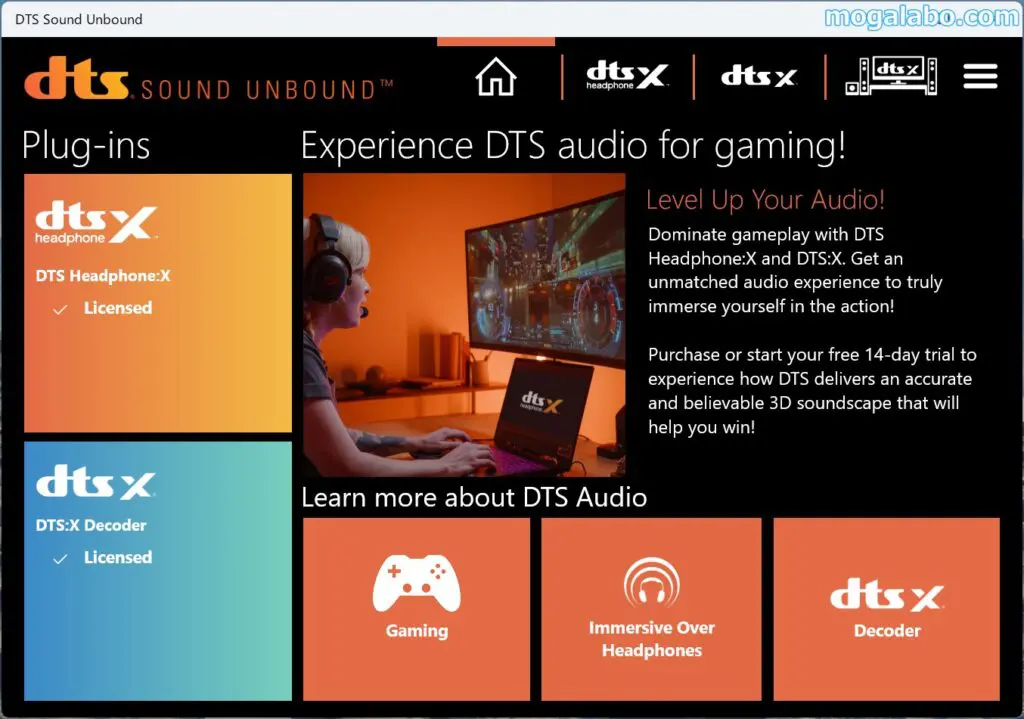

DTS Sound Unboundアプリからバーチャルサラウンドの設定が可能です。ゲームや映画などで、音響体験を向上させることができます。

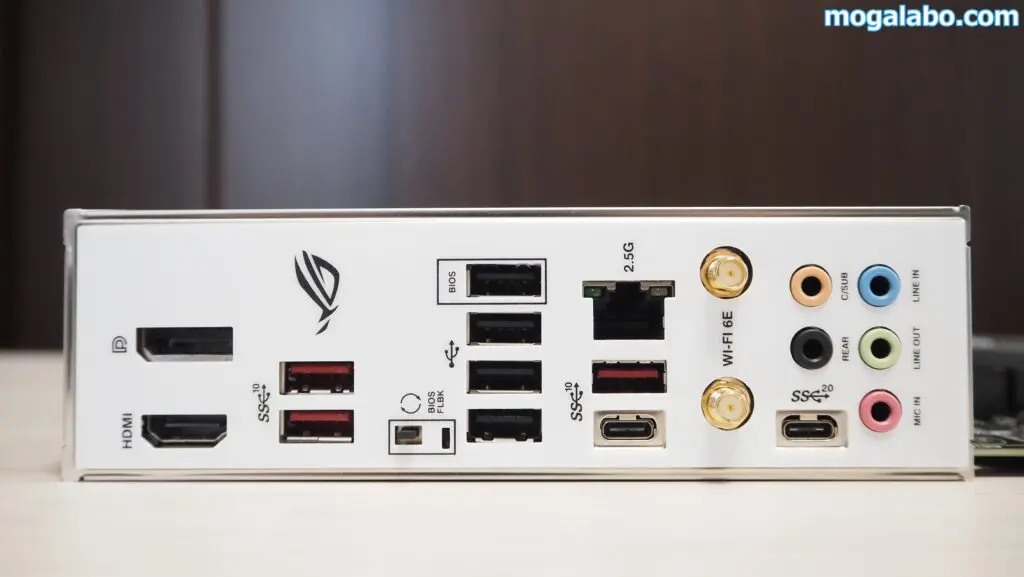

背面インターフェース
リアインターフェースは下記の通りとなっています。
- USB 3.2 Gen 2×2 port x 1 (USB Type-C x 1)
- USB 3.2 Gen 2 ports x 4 (Type-A x 3+ USB Type-C x 1)
- USB 2.0 ports x 4 (Type-A x 4 )
- DisplayPort x 1
- HDMI port x 1
- Wi-Fi Module x 1
- Intel 2.5Gb Ethernet port x 1
- Audio jacks x 5
- BIOS FlashBack button x 1
帯域幅20GbpsのUSB 3.2 Gen 2×2 Type-Cに対応しており、インターフェースは比較的充実しているといえます。ネットワークは、2.5ギガビットLANと、Wi-Fi 6Eを搭載し、無線・有線両対応と充実しています。
また、BIOS FLASHBACKが搭載されているので、BIOSファイルが入ってるUSBメモリを差し込んで、ボタンを押すだけでBIOSの更新が可能です。

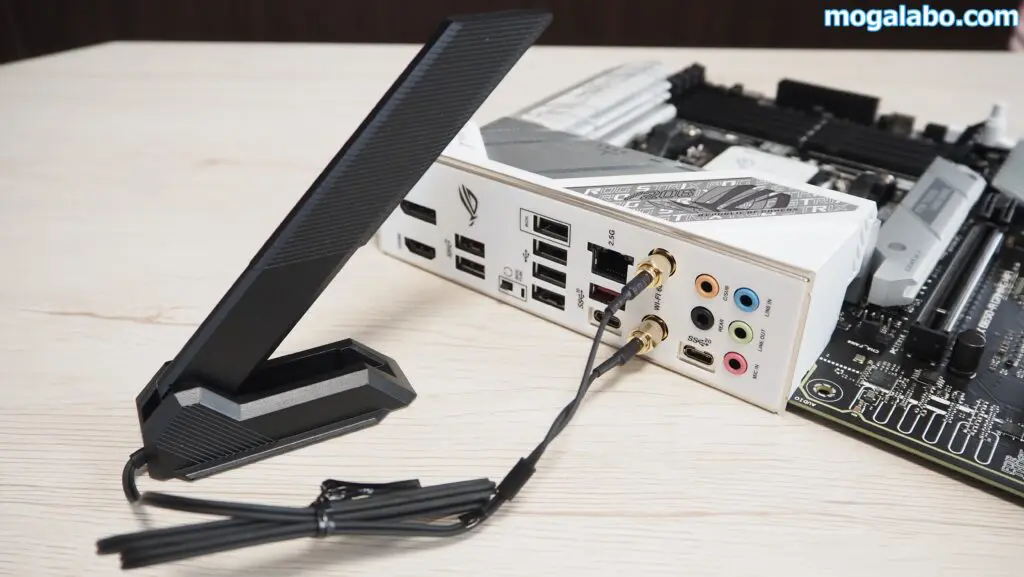

バックパネルの無線通信用のアンテナポートに、付属のアンテナを接続します。アンテナの角度は調節可能です。

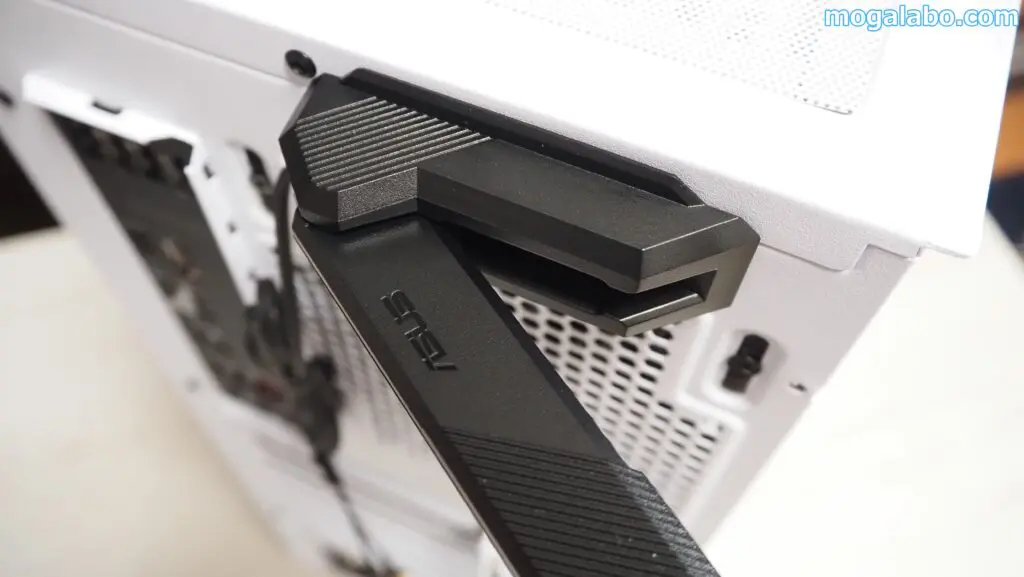

付属のアンテナの底面にはマグネットがついているので、PCケースにくっつけることができます。
無線LANコントローラにはMediaTek RZ616を採用しています。
有線LANコントローラにはインテル イーサネット・コントローラー I226-Vを採用しています。
マザーボードのレイアウト
- CPUソケット
- メモリスロット
- 拡張スロット
- ファン/ポンプヘッダー
- 電源コネクター
- M.2 Scoket 3 スロット
- SATA 6Gb/s ポート
- USB 3.2 Gen 2 コネクター
- USB 3.2 Gen 1 ヘッダー
- USB 2.0 ヘッダー
- 第2世代アドレサブルヘッダー
- RGBヘッダー
- CMOSクリアヘッダー
- CPU過電圧ジャンパー
- フロントパネルオーディオヘッダー
- S/PDIF 出力ヘッダー
- システムパネルヘッダー
- 温度センサーヘッダー
- Thunderboltヘッダー
- BIOS FlashBack LED
- Q-LED
- 8ピン電源プラグLED
ROG STRIX B650-A GAMING WIFIの実働チェック

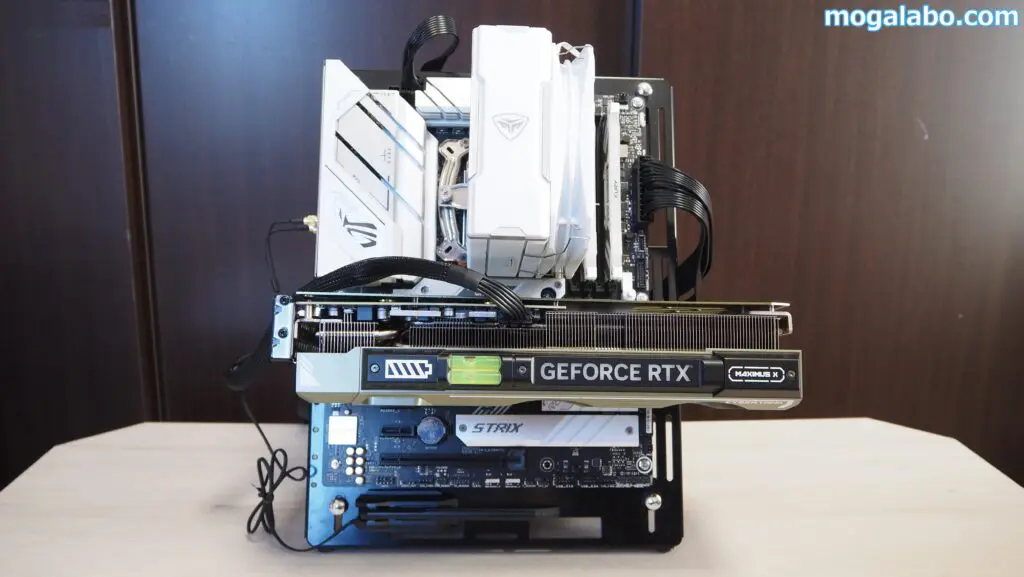

検証環境について
ここからはASRock「ROG STRIX B650-A GAMING WIFI」を組み込んで、検証していきます。
検証用に使用するCPUは、Ryzen 7000シリーズの8コアモデルのRyzen 7 7700、グラフィックスカードにはRTX 4070 Tiを搭載する、Manli RTX 4070 Ti Super Gallardoを使用します。
検証用PCスペック詳細
| 検証環境 | |
|---|---|
| CPU | AMD Ryzen 7 7700 |
| CPUクーラー | PC COOLER GAME ICE K4-WH レビュー記事 |
| CPUグリス | EVERCOOL Thermal GS-04 |
| マザーボード | ROG STRIX B650-A GAMING WIFI |
| メモリ | FURY Renegade DDR5 RGB メモリ(型番:KF580C38RSAK2-32)(16GB×2) (DDR5-4800に設定) レビュー記事 |
| グラフィックスカード | Manli RTX 4070 Ti Super Gallardo |
| ストレージ | Western Digital WD_BLACK SN770 NVMe 1TB レビュー記事 |
| 電源ユニット | MSI MAG A850GL PCIE5 |
| PCケース | 長尾製作所 SMZ-2WBT-ATX レビュー記事 |
| OS | Windows 11 Home 64bit版 |
なお、今回は簡易OC機能といえる、「PBO Enhancement」を有効にした状態でも検証しています。
なお、「PBO Enhancement」はUEFIだけでなく、ユーティリティソフトの「Armoury Create」上からも設定が可能です。
パソコン初回起動後、必要なドライバは「Armoury Create」上から簡単にインストールできます。

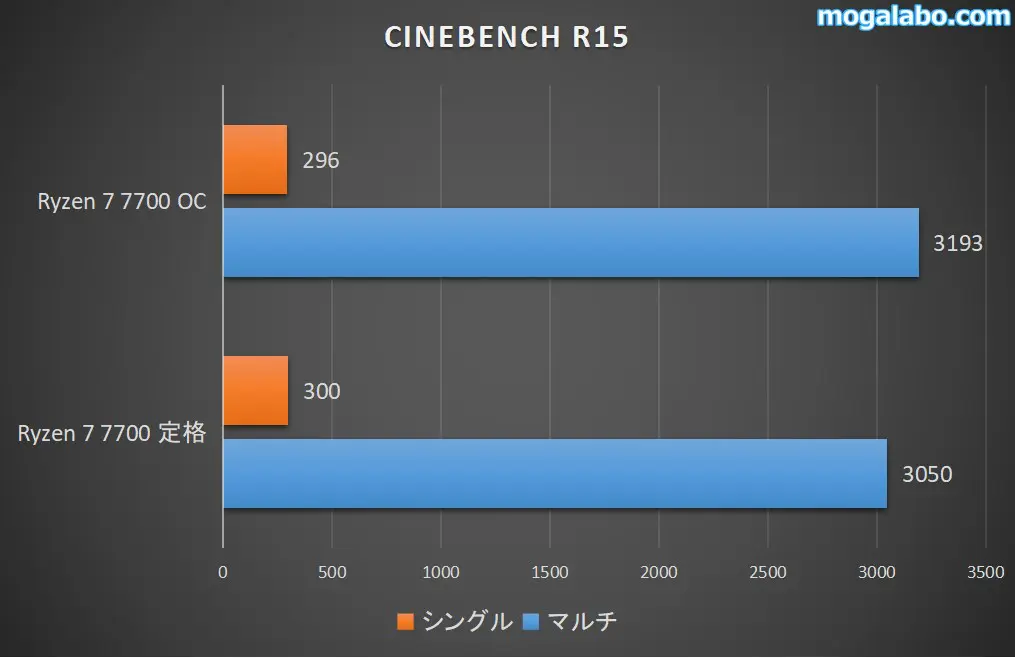

CINEBENCH

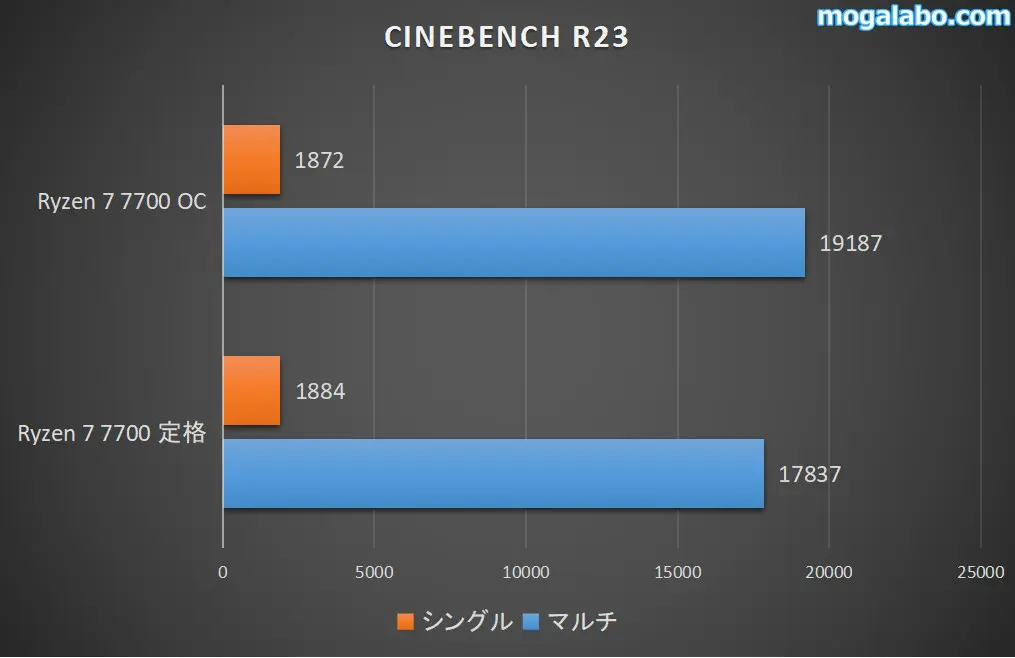

「PBO Enhancement」を有効にしたところ、どのテストでも、シングルスコアではほぼ同じ結果でしたが、マルチスコアでは最大7%程度、スコアが上昇しています。

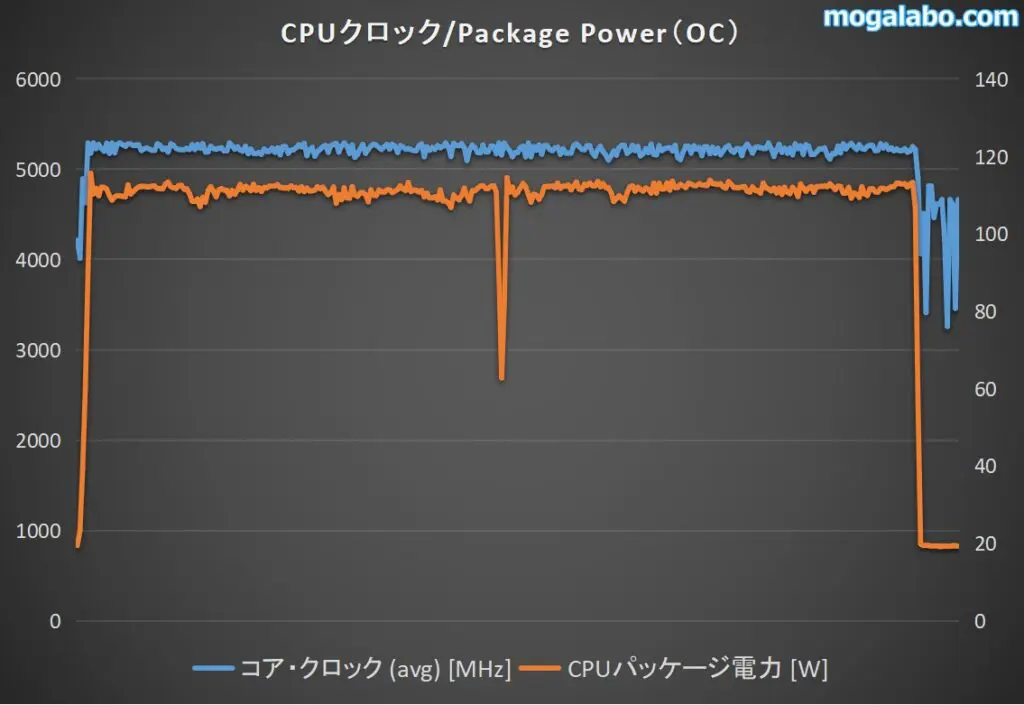

続いて、「Cinebench 2024:10minutes」を使用して、CPUクロック、Package Power、VRM温度をチェックします。

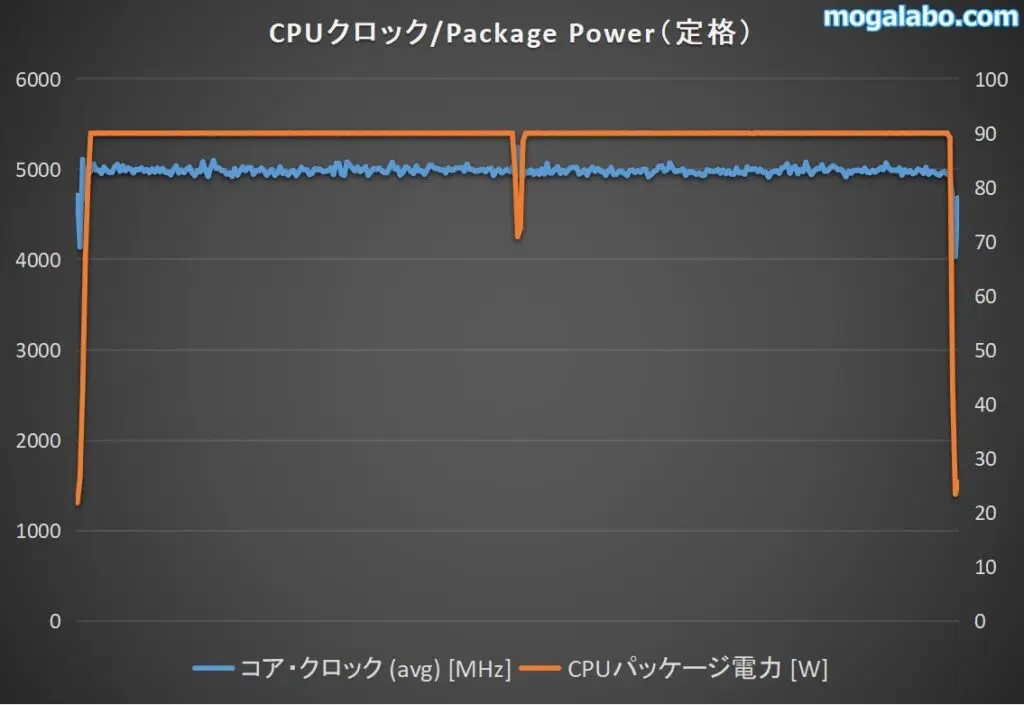

定格時はPackage Powerが概ね90W程度のところ、「PBO Enhancement」有効時は約120W程度まで上昇しています。
クロックも定格時は5,000MHz程度のところ、「PBO Enhancement」有効時は5,200MHz程度まで上昇しています。
定格時はVRM温度が30℃後半まで上昇していたのに対して、「PBO Enhancement」有効時は40℃前半まで上昇しています。

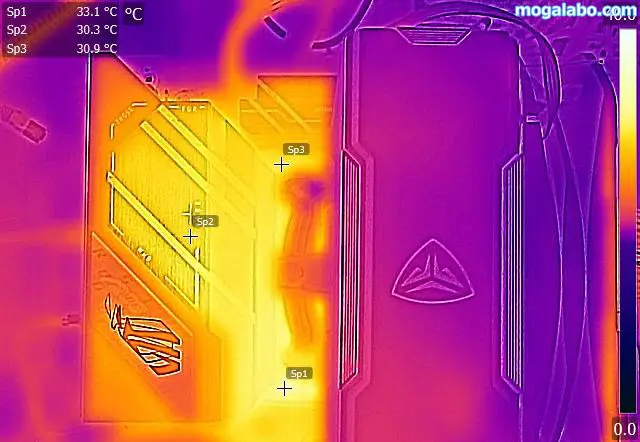

電源回路周辺をサーモグラフィで確認してみると、「PBO Enhancement」を有効にしても、30℃台中盤に収まっています。定格時に比べて温度は3℃ほど上昇しただけでほとんど違いはありません。
M.2ヒートシンクの冷却性能をチェック
最上段のM.2ヒートシンクの冷却性能を検証します。使用するSSDは、PCI Express 4.0対応の「WD Black SN770」です。
「CrystalDiskMark 8.0.4」を使用して、CPUクロック、Package Power、VRM温度をチェックします。
「WD Black SN770」のスペックは、シーケンシャル読込最大5150MB/s、書込最大4900MB/sです。
ベンチマークではその公称値と同程度のスコアが出ており、「WD Black SN770」のパフォーマンスはしっかり引き出せています。

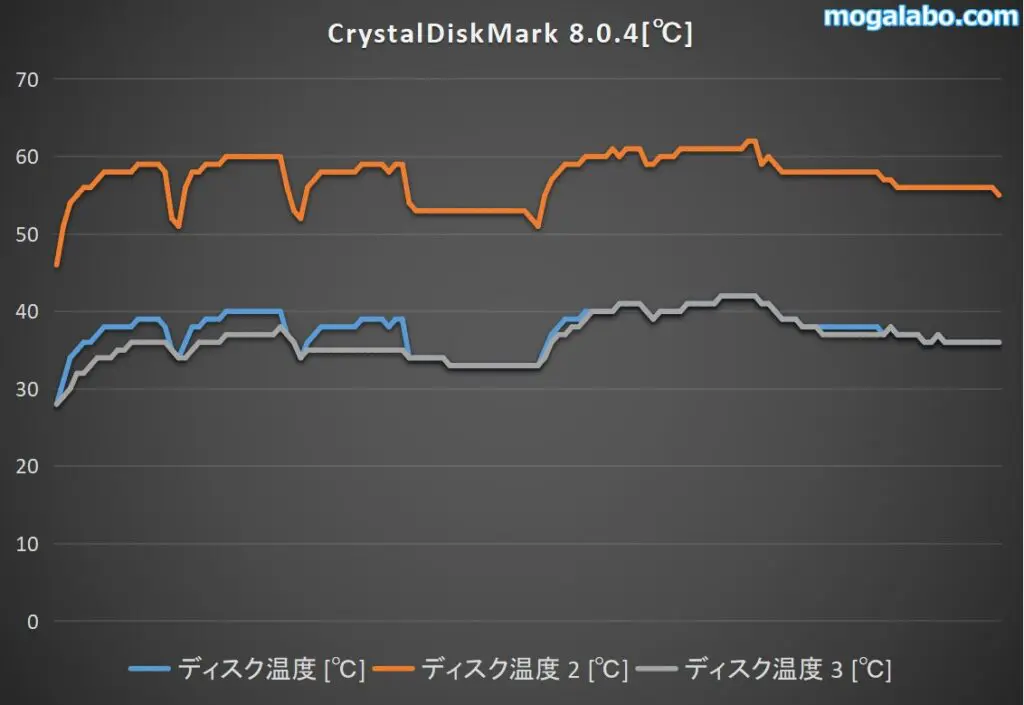

ディスク温度は最大でも60℃台前半に収まっており、PCI Express 4.0対応SSDの熱を問題なく冷却できています。

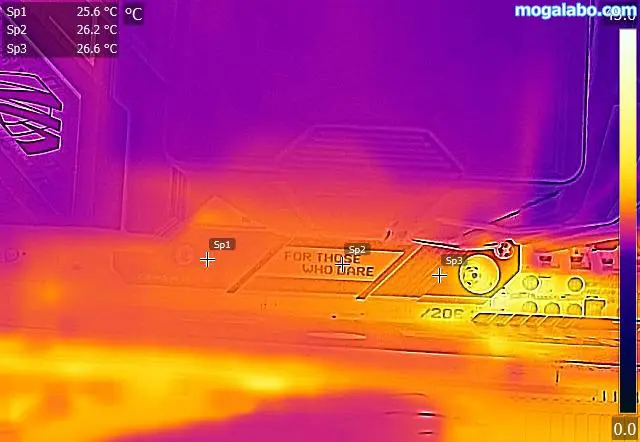

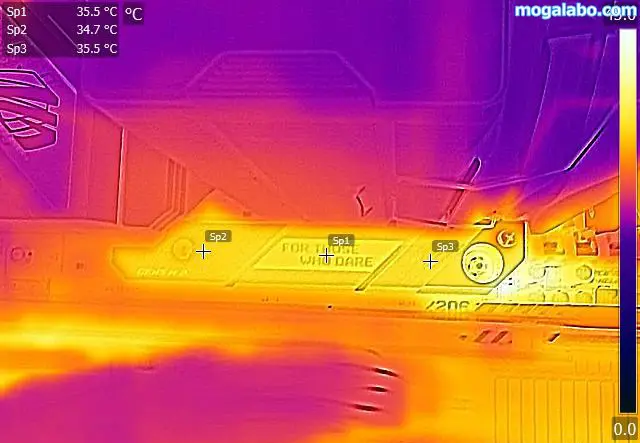

アイドル時と高負荷時のM.2ヒートシンクのサーモグラフィーの結果です。高負荷時でも、表面温度は30℃中盤に抑えられています。しっかり冷却できています。
オーバークロックメモリの動作をチェック
DDR5-8000に対応する、「Kingston FURY Renegade DDR5 RGB メモリ」を使用して、オーバークロックメモリの動作をチェックします。
「ROG STRIX B650-A GAMING WIFI」で対応が謳われているDDR5-7600まではOSの起動、ベンチマークともに、何の問題もなく動作できました。ただ、DDR5-8000に設定したところ、OSの起動すら不可能でした。
そこで今回はDDR5-4800と、DDR5-7600にそれぞれ設定し、比較検証していきます。

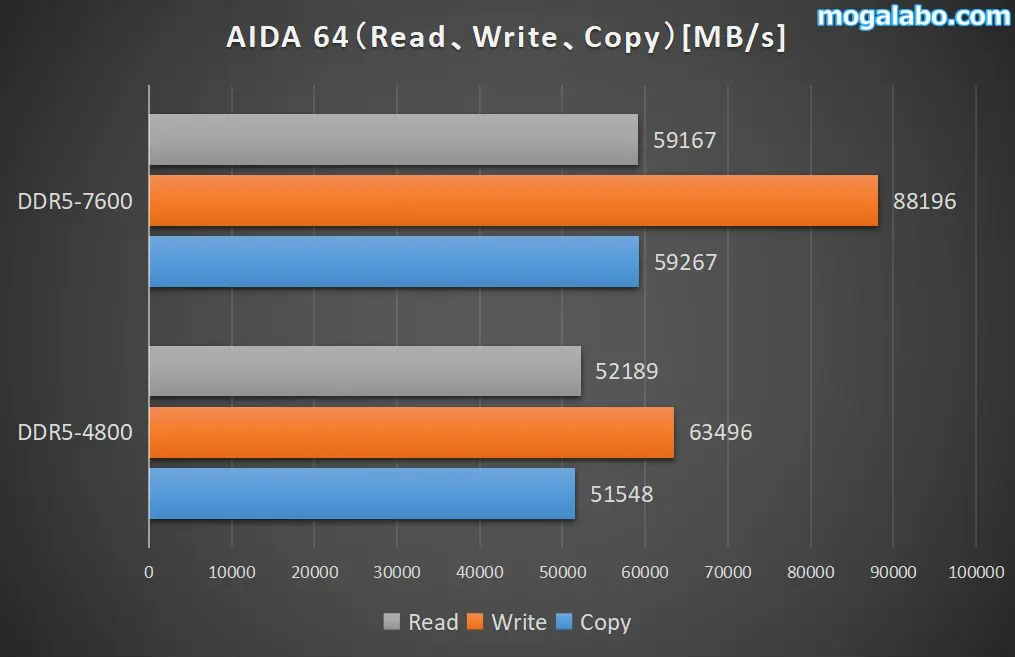

「AIDA64」の結果を見ると、Read、Write、Copyともに、DDR5-7600にしたことで、帯域幅の向上が確認できました。
特にDDR5-4800とDDR5-7600で最も差が開いたReadで、30%以上も帯域幅が向上しています。
DDR5-7600のレイテンシもDDR5-4800と比べて、約17%低くなっています。
「ファイナルファンタジーXIV: 黄金のレガシー」の結果を見ると、DDR5-4800とDDR5-7600で平均フレームレートは1%、最低フレームレートは8%ほど向上しています。
ROG STRIX B650-A GAMING WIFIのメリット・デメリット
| メリット | デメリット |
|---|---|
| Ryzen 7 7700をPBO運用しても余裕なVRMフェーズ PCIe Gen 5 M.2 スロット搭載 合計3基のM.2スロット 優秀なメモリOC耐性（DDR-7600まで） 冷却性能が高いM.2ヒートシンク 2.5GLANを搭載 Wi-Fi 6Eに対応 Bluetooth v5.2に対応 高音質なサウンドチップ（最大32ビット/384 kHz)を搭載 帯域幅20GbpsのUSB 3.2 Gen 2×2 Type-Cに対応 BIOS FLASHBACK対応 「Armoury Create」でドライバを簡単インストール コストパフォーマンスが優秀 6ヶ月間のCPUソケットピン折れ無償修理保証 「PCIe スロット Q-Release」を搭載 「M.2 Q-Latch」を搭載 AEMPでプロファイルを持たないメモリもオーバークロック可能 | 最下段のPCIe 4.0（x16）スロットとM.2スロットが排他仕様 SATAポートは4基のみ |
まとめ
「ROG STRIX B650-A GAMING WIFI」は発売当初の価格は50,000円前後でしたが、発売してから2年ほど経過したこともあり、2024年12月現在、半額まで落ちています。
この価格は、ROGシリーズとして考えると、かなり安くなっており、お得感が強まっています。
特にグラフィックスカードを簡単に取り外せる、「PCIe スロット Q-Release」のような機構を備えつつ低価格を実現しているB650マザーは、この「ROG STRIX B650-A GAMING WIFI」くらいしかありません。
予算が2万円～3万円で少しでもグレードの高い、B650マザーを探しているのなら、「ROG STRIX B650-A GAMING WIFI」はおすすめできます。
